ZSQ系列气动执行机构

ZSQ系列气动执行机构

电话:0577-67323000 传真:0577-67317399

      ZSQ系列气动执行机构是我公司自行设计、开发的产品;它是控制阀门开关的动力源。它与定位器或限位开关、电磁阀配套使用,可实现过程开、关控制。气动执行机构采用压缩空气作动力源,通过活塞的往复无能无力带动曲臂进行回转,达到使阀门自动启闭。
工作原理

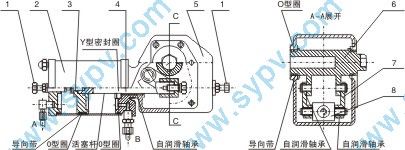

  当压缩空气从气口A进入气缸活塞时,使活塞(3)推动活塞杆(4)向右移动,再通过连杆(7)带动曲臂(6)作逆时针方向旋转90度;反之当压缩空气从气口B进入气缸活塞时,使活塞(3)推动活塞杆(4)向左移动,再通过连杆(7)带动曲臂(6)作顺时针旋转90度。可以从两端调整微量角度(±50),松动螺母拧动调节螺栓(1)调整到所需角度,锁紧螺母。




1、调节螺栓 2、气缸体组件 3、活塞
4、气缸轴(活塞杆) 5、箱体 6、曲臂 7、连杆 8、转轴


特点
    1、气动执行器为双作用式。
    2、气动执行机构采用活塞式气缸及曲臂转换结构,具有输出力矩大、体积小,采用全密封防水设计,防护等级高。
    3、所有滑动部件采用进口边界轴承,氟碳导向带,保持最小摩擦力,并有效地抵抗磨损。
    4、箱体采用刚性铸钢壳体,使得箱体具有很高的强度和韧性。
    5、气缸采用进口不锈钢或铝合金镜面气缸,无油润滑,摩擦系数小,耐腐蚀,具有超强的耐磨性和可靠性。
    6、可选择旋转方向顺时针旋转或逆时针旋转;两端调节阀螺丝可调节旋转角,可调节角度范围为-5o~ +5o
    7、根据用户要求可提供单作用弹簧复位执行机构。



 气动执行机构输出扭矩表

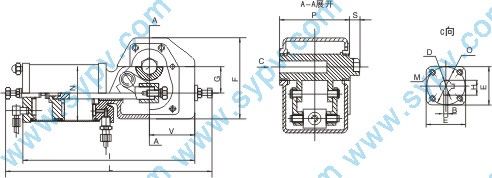

 气动执行机构外形尺寸和连接尺寸表
