AW系列气动执行机构

AW系列气动执行机构

电话:0577-67323000 传真:0577-67317399

nbsp;    1、AW气动执行器分为双作用式和单作用式(弹簧复位),两    个分体气缸,容易制造大尺寸缸体。满足各种大型旋转类阀门的需求。
     2、输出扭矩大,动作灵活平稳;缸体内壁和活塞轴镀硬铬,具有很好的抗磨性;所有滑动部件之间配有无油润滑轴和导向环以降低摩擦系数,延长使用寿命,AW气动执行器的U型曲线特性输出扭矩更适用于大口径球阀、蝶阀。
     3、回转角度:双作用式=90°,单作用式=90°从两端可调节角度±5°
     4、工作环境温度:-20~90℃。
     5、气源:过滤、干燥或加润滑油的洁净空气,最小气压0.4MPa,最大气压1.0MPa.


6、基本设计:

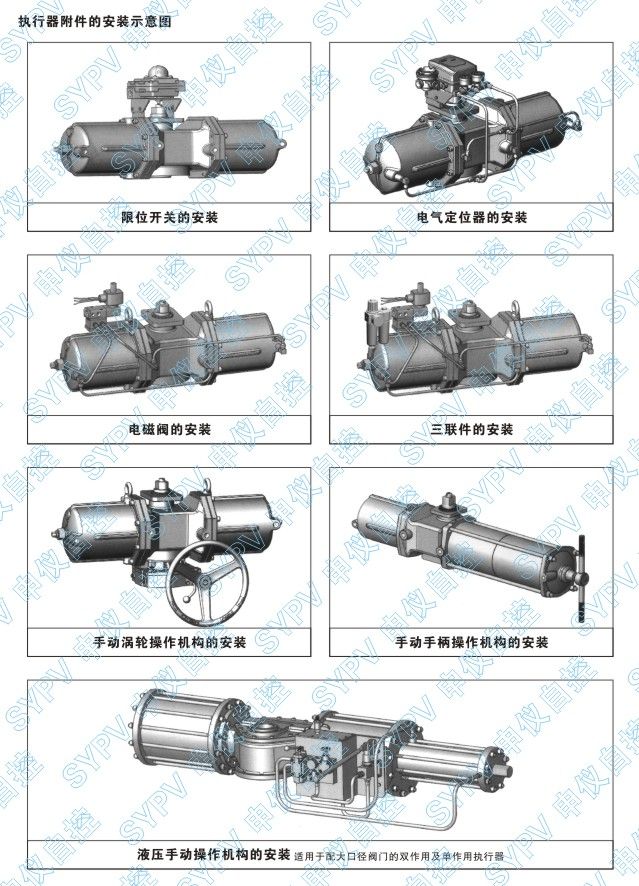

7、强大的附件功能:可配单(双)电控电磁阀、限位开关回讯器、电气位器、气源处理三联件以及手动操作机构,完全实现自动或手动控制。

执行器及附件的功能和用途

        双作用式:对阀门的开启和关闭的两位式控制。
        单作用(弹簧复位)式:对电路气路切断或发生故障时,能利用弹簧因压缩而积蓄的能量对阀门实现开启或关闭。
        单控电磁阀:对气源进行换向,供电时阀门打开或关闭,断电时阀门关闭或打开(可提供防爆型)。
        双控电磁阀:对气源进行换向,一个线圈得电时阀门打开,另一个线圈得电时阀门关闭。具有 记忆功能(可提供防爆型)。
        限位开关回讯器:远距离传送阀门的开关位置信号的装置(可提供防爆型)。
        电气定位器:根据电流信号(标准4~20mA)的大小对阀门的介质流量调节控制(可提供防爆型。)
        气动定位器:根据气压信号(标准0.2~1MPa)的大小对阀门的介质流量调节控制。
        电气转换气:将电流信号转换成气压信号,与气动定位器配套使用(可提供防爆型)。
        气源处理三联件:包括空气减压阀、过滤器、油雾器。对气源稳压、清洁,并能对执行器运动部件进行润滑作用。
        手动操作机构:自动控制在不正常情况下可以实现手动启闭阀门。其中,蜗轮式手动操作机构适用于双作用执行机构,手柄螺杆式手动操作机构适用于配小口径常开或常闭式阀门,液压式手动操作机构适用于配大口径、大扭矩的阀门。

 AW系列双作用气动执行器输出扭矩表

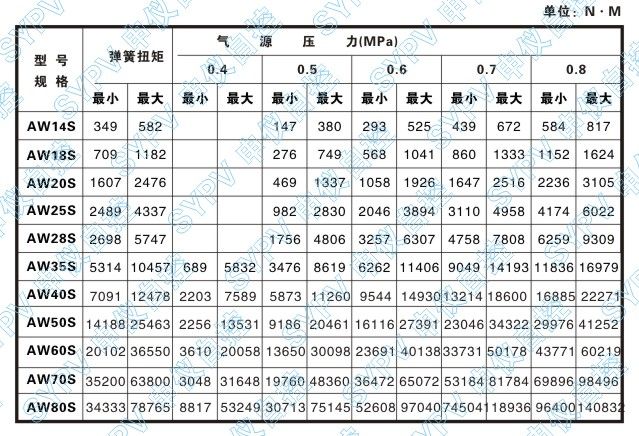

AWS系列单作用气动执行器输出扭矩表
