QGSY系列气动执行机构

     QGSY系列精小型气动气动执行机构，是我厂引进意大利先进工艺技术，自行研发生产。并通过专业阀门测试中心对该产品进行全方位的测试。它以压缩空气为动力，通过齿轮活塞传动将气缸内气压转换为90°的扭矩。可作用于各类旋转型直行程类调节阀、球阀、蝶阀、截止阀、旋塞阀等。　

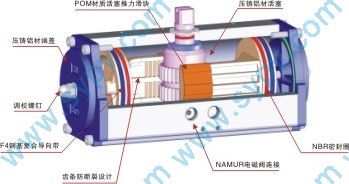

      QGSY系列精小型气动气动执行机构设计简单紧凑，风格独特，全密封，内部气路，经济和无须连接管线外露而受损。采用ISO5211连接标准为安装电磁阀、信号回讯器、阀门定位器或其它附件都极其方便。设计上都考虑到安全操作，便于维修，容易拆卸和组装。



　　外壳是由铝合金挤压拉制成型，表面喷砂并经硬质阳极化氧化处理，能够防腐、耐磨。具有重量轻，外型美观强度和密封可靠。醇缩醛轴垫片的活塞导向环肯有很低的磨擦阻力，能够吸收活塞侧向推力。气缸内壁经过珩磨，以减小整体运动磨擦力，在输出轴的顶部的底部装有醇缩醛轴承，以降低旋转磨擦阻力，延长使用寿命。
　　端盖、活塞是铝合金压铸精制成型，具有良好的抗断裂性能。端盖表面外涂高强度环氧树脂漆，一般能耐弱酸、弱碱及清洗剂。输出轴采用45＃碳钢制成，表面电镀处理。
　　开度指示器能真观地显示出“开”或“关”的位置，容易拆除以便于扳手操作。
　　行程调节螺丝可机械限制气动气动执行机构的转动角度，它以现场方式调整气动执行机构开或关的位置。可使标准产品在0°和90°两位置有±5°的可调范围。确保与阀门的同步精度。
　　所有气动执行机构在出厂前，轴承和导向环都经过润滑油脂润滑。在正常操作环境下，必须通过空气油雾器进行润滑。
　　所有密封（包括活塞密封）均可选用丁晴橡胶（标准型-20℃～+80℃）、硅橡胶（低温型-40℃～+80℃）、氟橡胶（高温型-20℃～+150℃）。

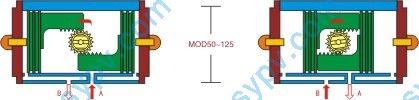

工作原理

QGSY系列气动执行机构输出扭矩表

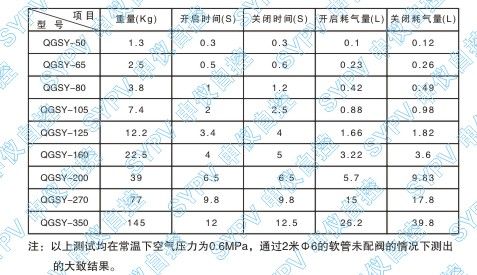

QGSY系列气动执行机构技术参数

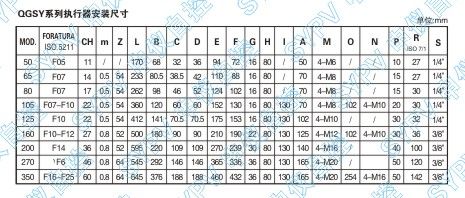

QGSY系列气动执行机构安装尺寸



QGSY系列气动执行机构安装示意图
