气动对夹式金属硬密封蝶阀
主要性能规范
| 公称通径DN（mm） | 50-1200 | |||
| 公称压力PN（MPa) | 1.0 | 1.6 | ||
| 公称压力PS（MPa) | 强度试验 | 1.5 | 2.4 | |
| 密封试验 | 1.1 | 1.76 | ||
| 材料\材料代号 | C | P | R | |
| 主要零件 | 阀体 | WCB | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti |
| 蝶板 | WCB | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti | |
| 阀杆 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti | |
| 密封圈 | 四氟 不锈钢 | |||
| 填料 | 四氟 柔性石墨 | |||
| 适用工况 | 适用介质 | 水、蒸汽、油品 | 硝酸类 | 醋酸类 |
| 适用温度 | -40℃～200℃（超该温度范围；订货时请注明） | |||
| 执行器 | 型号 | GT系列、SW系列、BAW系列 | ||
| 气源压力 | 0.4-0.7Mpa | |||
订购气动阀门产品须知
1、请在订货时提供详细口径规格、交货地址、交货时间。
2、根据管道需要，决定选用往复式（二位开关式）或弹簧复位式（常闭或常开式）。
3、可选配控制附件：（1）单电控电磁阀（断电时常闭或常开），（2）双电控电磁阀（开关式），（3）阀位开关回讯器，（4）气源处理三联件。特殊使用环境（易燃易爆场合），可选防爆型。

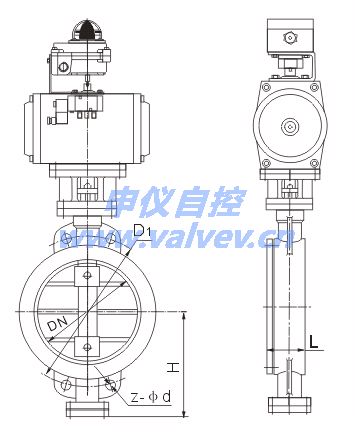

| BD673 | F | -10、16型主要尺寸及执行器配置 |
| H |
| 公称通径DN(mm) | 尺寸(mm) | 执行器型号 | |||
| L | D1 | H | Z-Φd | ||
| 50 | 43 | 125 | 82 | 4-18 | GT63/GT83K |
| 65 | 46 | 145 | 95 | 8-18 | GT83/GT83K |
| 80 | 49 | 160 | 108 | 8-18 | GT83/GT110K |
| 100 | 56 | 190 | 125 | 8-23 | GT110/GT127K |
| 125 | 64 | 220 | 138 | 8-25 | GT127/GT160K |
| 150 | 70 | 250 | 198 | 8-25 | GT127/GT160K |
| 200 | 71 | 310 | 236 | 12-25 | GT160/GT190K |
| 250 | 76 | 370 | 276 | 12-30 | GT190/GT210K |
| 300 | 83 | 430 | 308 | 16-30 | GT210/BAW17S |
| 350 | 92 | 490 | 340 | 16-34 | BAW17/BAW20S |
| 400 | 102 | 550 | 374 | 16-34 | BAW17/BAW20S |
| 450 | 114 | 600 | 384 | 20-34 | BAW17/BAW20S |
| 500 | 127 | 660 | 448 | 20-41 | BAW17/BAW20S |
| 600 | 154 | 770 | 490 | 20-41 | BAW20/BAW28S |
| 700 | 165 | 875 | 542 | 24-48 | BAW28/BAW28S |
| 800 | 190 | 990 | 607 | 24-48 | BAW28/BAW35S |
| 900 | 203 | 1090 | 665 | 28-54 | BAW28/BAW35S |
| 1000 | 216 | 1210 | 731 | 28-58 | BAW35/BAW40S |
| 1200 | 254 | 1420 | 842 | 32-58 | BAW35/BAW40S |
