ZSHR,ZSHO系列气动0型切断球阀是一种转角为90?的旋转类阀门,密封性能优良,流通能力大,结构简单,使用寿命长,便于维修。配用的执行机构是GT型,BAW型,BA下型执行机构,具结构简单,紧凑,性能优,输出力矩大等特点。球阀分单作用和双作用两种型号。单作用式的独特优点是一旦动力源发生故障,球阀将按控制系统的要求自动处于开启或关闭的位置。产品广泛应用于化工,石油,轻纺,电力,食品制药,制冷,航空,航天,造纸等工业领域,不仅能控制气体,液体和蒸汽介质.也适用于控制污水和含有纤维的本质。
主要技术参数和性能 .型式:直通式铸造球阀,不锈钢球阀
.公称通径:DN15-400 }
.公称压力:PN1.6,6AMPa
.连接型式:法兰连接,按JB79-59标准
.球阀转角:90°
.适用温度:-400 -1800
.阀体材科:铸钢,铸不锈钢
.泄漏盈1.8X10-7XP-D,L/h
.额定流孟系数,允许压差及配用执行器见下表:
公称通径 DN |
15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | |||
额定流量系数 Kv |
17 | 33 | 62 | 95 | 146 | 232 | 350 | 439 | 810 | 1205 | 1912 | 3014 | 4306 | 6540 | 8750 | 11800 | |||
允许压差 MPa |
10 | 6.5 | 6 | 5.3 | 5 | 6.3 | 4.8 | 5 | 6.7 | 6 | 5.1 | 8 | 6.1 | 5.4 | 6 | 5.5 | |||
执 行 器 型 号 |
PN16 | 单作用 | GT63 | GT83 | GT83 | GT110 | GT127 | GT160 | 190 | 210 | 254 | 300 | BAW-28 | BAW-35 | |||||
双作用 | 63 | GT63 | 83 | 83 | 110 | 127 | 127 | 160 | 190 | 210 | 254 | 300 | BAW-28 | ||||||
PN64 | 单作用 | GT110 | 110 | GT127 | 127 | 160 | 190 | GT210 | GT300 | BAN-20 | BAW-35 | BAW-40 | |||||||
双作用 | 63 | GT83 | 110 | 127 | 160 | 190 | 210 | 255 | 300 | MW-20 | BAW-28 | B4h-35 | |||||||
气源压力 0.4-0.6MPa |
连接尺寸:

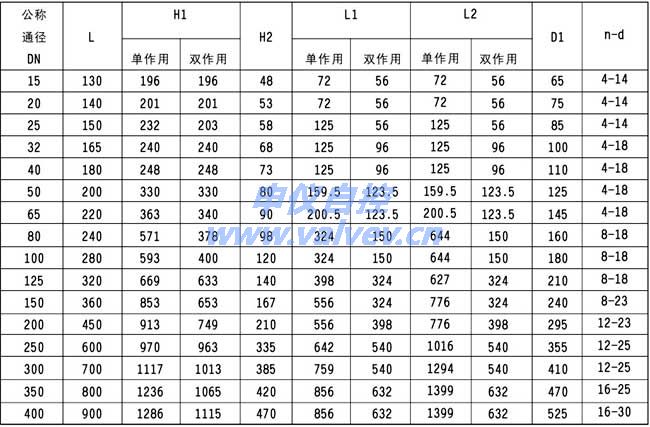

(ZSHR,ZSHO)-16系列气动0型切断球阀尺寸:
(ZSHR,ZSHO)-64系列气动0型切断球阀尺寸:
公称
通径
DNL
H1
H2
L1
L2
D1
n-d
单作用
双作用
单作用
双作用
单作用
双作用
15
195
225
196
53
125
56
125
56
75
4-14
20
195
230
201
63
125
56
125
56
90
4-18
25
240
299
232
68
159.5
96
159.5
96
100
4-18
32
240
307
240
75
159.5
96
159.5
96
110
4-23
40
250
338
248
83
200.5
96
200.5
96
125
4-23
50
280
546
330
88
324
123.5
644
123.5
135
4-23
65
300
556
363
100
324
150
644
150
160
B-23
80
310
607
571
105
398
324
627
324
170
8-23
100
370
793
593
153
556
324
776
324
200
8-25
125
395
833
669
186
556
398
776
398
240
8-30
150
500
860
689
211
642
398
1016
398
280
8-34
200
630
1010
913
235
759
540
1294
540
345
12-34
250
700
1060
963
335
759
540
1294
540
400
12-41
300
800
1191
1020
390
856
632
1399
632
460
16-41
350
900
1162
425
759
759
525
16-41
400
1000
1212
498
759
759
585
16-48
