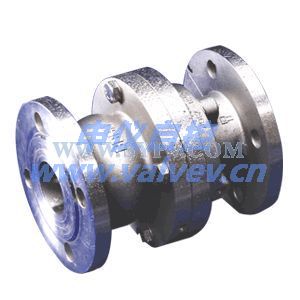

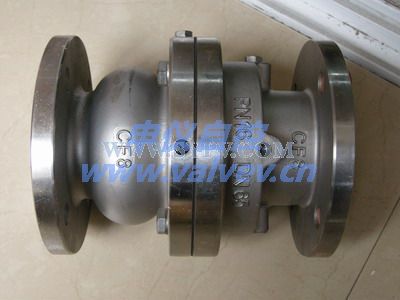

ZSGP管道式气动梭阀
电话：0577-67318111 传真：0577-67317399
|
|
概述
ZSGP管道式气动阀是我公司自行开发的新型阀门，积多年的生产经验，以其外小巧，结构紧凑，重量轻，控制性能极佳；使用、安装、维修方便，赢得各界的极高赞誉。广泛应用于石油、化工、冶金、轻工、纺织、环保等行业的气体管道控制系统。
ZSGP管道式阀门，将其阀门的密封机构与控制系统有机的溶为一体，从而保证了灵敏的控制性能，最优化的设计确保了百万次的使用寿命，是工业自动控制的理想设备。 |
|
特点
执行机构与阀一体化设计，双作用形式
结构紧凑，体积小
机构合理，正、反流压降均衡，介质流向不受限制
开关具备现场指示
切换速度快
软密封，泄露量等于零
可配加电磁阀门等附件
技术性能
1、公称压力（Mpa）：1.0、1.6、2.5
2、流阻系数：0.04∼0.06
3、控制气源压力：0.3∼0.6（Mpa）
4、耗气量：22-3450ml/次
5、切换时间：0.3∼0.5（s）
6、阀体材料：ZG25 ZG1cr18Ni9
7、密封材料：改为聚四氟乙稀 氟橡胶
8、使用温度：-80℃~180℃
|
| 外形尺寸
1．6Mpa外形连接尺寸
| DN |
D
|
D1
|
L
|
Φ-n
|
m-n
|
|
20
|
105
|
75
|
150
|
4-Φ14
|
M10×1
|
|
25
|
115
|
85
|
160
|
4-Φ14
|
|
32
|
140
|
100
|
180
|
4-Φ18
|
|
40
|
150
|
110
|
200
|
4-Φ18
|
|
50
|
165
|
125
|
203
|
4-Φ18
|
|
65
|
185
|
145
|
216
|
4-Φ18
|
M12×1.25
|
|
80
|
200
|
160
|
241
|
4-Φ18
|
|
100
|
220
|
180
|
292
|
4-Φ18
|
|
125
|
250
|
210
|
330
|
4-Φ18
|
|
150
|
285
|
240
|
356
|
4-Φ22
|
|
200
|
340
|
295
|
495
|
4-Φ20
|
发兰尺寸按GB/T9113.1－2000
结构长度按GB/T12221－2005
外形图
2.5Mpa外形连接尺寸
|
DN
|
D
|
D1
|
L
|
Φ-n
|
m-n
|
|
20
|
105
|
75
|
150
|
4-Φ14
|
M10×1
|
|
25
|
115
|
85
|
160
|
4-Φ14
|
|
32
|
140
|
100
|
180
|
4-Φ18
|
|
40
|
150
|
110
|
200
|
4-Φ18
|
|
50
|
165
|
125
|
203
|
4-Φ18
|
|
65
|
185
|
145
|
216
|
4-Φ18
|
M12×1.25
|
|
80
|
200
|
160
|
241
|
8-Φ18
|
|
100
|
235
|
190
|
292
|
8-Φ22
|
|
125
|
270
|
220
|
330
|
8-Φ26
|
|
150
|
300
|
250
|
356
|
8-Φ26
|
|
200
|
360
|
310
|
495
|
12-Φ26
|
4.0Mpa外形连接尺寸
|
DN
|
D
|
D1
|
L
|
Φ-n
|
m-n
|
|
20
|
105
|
75
|
150
|
4-Φ14
|
M10×1
|
|
25
|
115
|
85
|
160
|
4-Φ14
|
|
32
|
140
|
100
|
180
|
4-Φ18
|
|
40
|
150
|
110
|
200
|
4-Φ18
|
|
50
|
165
|
125
|
203
|
4-Φ18
|
|
65
|
185
|
145
|
216
|
4-Φ18
|
M12×1.25
|
|
80
|
200
|
160
|
241
|
8-Φ18
|
|
100
|
235
|
190
|
292
|
8-Φ22
|
|
125
|
270
|
220
|
330
|
8-Φ26
|
|
150
|
300
|
250
|
356
|
8-Φ26
|
|
200
|
375
|
320
|
495
|
12-Φ30
|
|
|
|
